SCR (Silicon Controlled Rectifier) là một thành phần quan trọng trong các hệ thống điều khiển nhiệt độ. Với khả năng chịu được công suất cao, đáp ứng nhanh, và tính chính xác cao, SCR cho phép kiểm soát và duy trì nhiệt độ trong các ứng dụng công nghiệp và thương mại. Nó được sử dụng rộng rãi trong lò nung, hệ thống điều hòa không khí, hệ thống sưởi, và nhiều ngành công nghiệp khác.

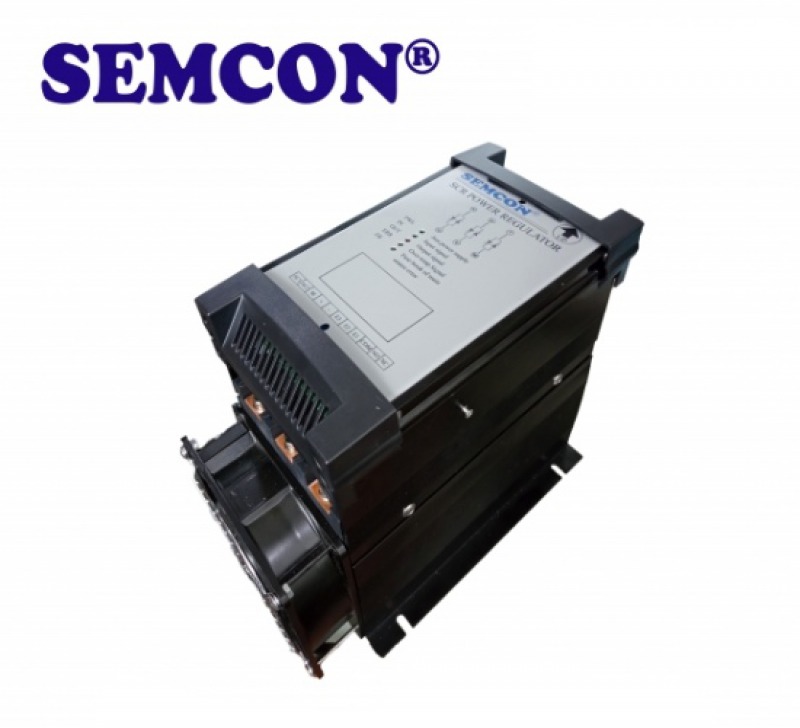

SCR điều khiển nhiệt độ
SCR (Silicon Controlled Rectifier) là một loại thiết bị bán dẫn điều khiển được sử dụng trong các ứng dụng điều khiển nhiệt độ. Nó cũng được gọi là thyristor và thường được sử dụng để điều khiển công suất trong các hệ thống điện tử và điện lạnh.
SCR có cấu trúc bán dẫn với ba lớp bán dẫn và hai kết nối điện cực. Khi áp dụng một điện áp hiệu động lên cực cảnh và cực cộng, SCR sẽ chuyển từ trạng thái tắt sang trạng thái bật. Khi đã bật, SCR sẽ duy trì trạng thái này cho đến khi dòng điện qua nó giảm xuống dưới một ngưỡng nhất định. Khi dòng điện giảm, SCR sẽ tự động chuyển trạng thái từ bật sang tắt.
SCR có khả năng điều khiển công suất bằng cách điều chỉnh góc cắt của điện áp vào. Khi SCR bật, nó cho phép dòng điện chạy qua mạch và điện áp đầu ra sẽ bị giữ ở mức cao. Bằng cách điều chỉnh góc cắt, ta có thể kiểm soát lượng công suất được chuyển qua SCR và từ đó điều khiển nhiệt độ của một hệ thống.
Vai trò của SCR (Silicon Controlled Rectifier) trong điều khiển nhiệt độ.
SCR (Silicon Controlled Rectifier) có vai trò quan trọng trong việc điều khiển nhiệt độ trong các ứng dụng công nghiệp và điện tử. Dưới đây là một số vai trò chính của SCR trong điều khiển nhiệt độ:
Điều khiển công suất: SCR cho phép kiểm soát đáng tin cậy và chính xác công suất được chuyển qua hệ thống. Khi SCR bật, nó cho phép dòng điện chạy qua mạch và điện áp đầu ra được giữ ở mức cao, gây ra hiệu ứng nhiệt trong các thành phần điện tử hoặc hệ thống. Bằng cách điều chỉnh góc cắt, ta có thể điều chỉnh công suất được cung cấp, từ đó kiểm soát nhiệt độ của hệ thống.
Đáp ứng nhanh: SCR có thể đáp ứng nhanh chóng đến các thay đổi nhiệt độ. Khi điện áp được áp dụng, SCR bật ngay lập tức, cho phép dòng điện chạy qua và tạo ra hiệu ứng nhiệt. Điều này giúp điều chỉnh nhiệt độ một cách linh hoạt và nhanh chóng, giúp hệ thống đáp ứng được yêu cầu nhiệt độ trong thời gian ngắn.
Độ tin cậy cao: SCR có thiết kế bền và tuổi thọ lâu dài. Điều này giúp tăng tính ổn định và độ tin cậy của hệ thống điều khiển nhiệt độ. SCR ít bị hỏng và yêu cầu ít bảo trì, giúp giảm thời gian và chi phí sửa chữa.
SCR đóng vai trò quan trọng trong việc duy trì và kiểm soát nhiệt độ trong các ứng dụng công nghiệp và điện tử. Sự ổn định, đáp ứng nhanh và khả năng điều chỉnh công suất của SCR làm cho nó trở thành một lựa chọn phổ biến trong các hệ thống điều khiển nhiệt độ.
Nguyên lý hoạt động của SCR
Nguyên lý hoạt động của SCR (Silicon Controlled Rectifier) dựa trên hiện tượng điều khiển dòng điện bằng cổng. SCR là một loại linh kiện bán dẫn có ba chân gồm cổng (gate), catôt (cathode) và anốt (anode).
Khi không có điện áp được áp dụng vào cổng, SCR không dẫn điện và không cho phép dòng điện chạy qua nó. Tuy nhiên, khi một xung điện áp phù hợp được áp dụng lên cổng, SCR bắt đầu dẫn điện và trở thành một "con đường" cho dòng điện chạy qua nó.
Nguyên lý hoạt động của SCR
Quá trình hoạt động của SCR có thể được mô tả bằng các giai đoạn sau:
Giai đoạn cắt (Off state): Khi không có điện áp cổng hoặc khi điện áp cổng thấp hơn ngưỡng kích hoạt, SCR không dẫn điện và không cho phép dòng điện chạy qua nó. Trong trạng thái này, SCR có trở kháng cao và hành vi tương tự như một diode.
Giai đoạn kích hoạt (On state): Khi một xung điện áp đủ lớn và đủ dài được áp dụng lên cổng SCR, nó sẽ chuyển từ trạng thái cắt sang trạng thái kích hoạt. Khi đó, SCR bắt đầu dẫn điện và cho phép dòng điện chạy qua nó từ catôt đến anốt.
Giai đoạn duy trì (Maintaining state): Sau khi SCR đã chuyển sang trạng thái kích hoạt, ngay cả khi xung điện áp cổng không còn, SCR vẫn tiếp tục dẫn điện và duy trì trạng thái này. SCR sẽ tiếp tục dẫn điện cho đến khi dòng điện chạy qua nó giảm xuống mức gọi là dòng duy trì (holding current) hoặc khi có điện áp âm được áp dụng trực tiếp lên cổng.
Giai đoạn tắt (Turn-off state): Để tắt SCR và ngăn dòng điện chạy qua nó, cần có một cách để giảm dòng điện hoặc áp dụng một xung âm đủ lớn lên cổng SCR. Khi SCR tắt, nó quay trở lại trạng thái cắt và ngừng dẫn điện.
Ứng dụng của SCR trong các hệ thống điều khiển nhiệt độ.
SCR (Silicon Controlled Rectifier) có nhiều ứng dụng trong các hệ thống điều khiển nhiệt độ. Dưới đây là một số ví dụ về ứng dụng của SCR trong các hệ thống này:
Lò nung công nghiệp: SCR được sử dụng để điều khiển nhiệt độ trong các lò nung công nghiệp như lò nung thép, lò nung gốm sứ, lò nung luyện kim, và lò nung gỗ. SCR cho phép kiểm soát chính xác nhiệt độ trong quá trình nung, đảm bảo sản phẩm đạt chất lượng cao và đáp ứng yêu cầu công nghệ.
Hệ thống điều hòa không khí: SCR được sử dụng trong các hệ thống điều khiển nhiệt độ của điều hòa không khí và quạt làm mát. Nó giúp kiểm soát nhiệt độ phòng và điều chỉnh lượng lạnh được tạo ra bởi hệ thống. SCR cho phép điều chỉnh mức công suất được chuyển qua thiết bị làm lạnh, giúp duy trì nhiệt độ ổn định và thoải mái trong môi trường.
Hệ thống sưởi: SCR cũng được sử dụng trong các hệ thống sưởi để kiểm soát nhiệt độ. Ví dụ, trong hệ thống sưởi điện, SCR được sử dụng để điều chỉnh công suất đốt để tạo ra nhiệt và duy trì nhiệt độ mong muốn trong không gian sưởi.
Hệ thống nhiệt điện: SCR được sử dụng trong các hệ thống nhiệt điện để kiểm soát nhiệt độ và công suất. Ví dụ, trong các nhà máy điện, SCR được sử dụng để điều chỉnh công suất và nhiệt độ của các thiết bị phát điện như turbine, boiler, và generator.
Các ứng dụng công nghiệp khác: SCR còn được sử dụng trong nhiều ứng dụng công nghiệp khác liên quan đến điều khiển nhiệt độ. Ví dụ, trong ngành dược phẩm, SCR có thể được sử dụng để kiểm soát nhiệt độ trong quá trình sản xuất và lưu trữ thuốc. Trong ngành thực phẩm và đồ uống, SCR có thể được sử dụng để điều khiển nhiệt độ trong quá trình chế biến và bảo quản.
Ưu điểm của bộ điều khiển nhiệt độ scr
SCR (Silicon Controlled Rectifier) có nhiều ưu điểm trong việc điều khiển nhiệt độ. Dưới đây là một số ưu điểm quan trọng của bộ điều khiển nhiệt độ SCR:
Chịu được công suất cao: SCR có khả năng chịu được công suất lớn, cho phép điều khiển nhiệt độ trong các ứng dụng có yêu cầu công suất cao. Điều này rất hữu ích trong các hệ thống công nghiệp hoặc môi trường làm việc có nhiệt độ và áp suất cao.
Độ chính xác cao: SCR cho phép kiểm soát chính xác nhiệt độ. Bằng cách điều chỉnh góc cắt của điện áp vào, SCR điều chỉnh công suất chuyển qua hệ thống, từ đó kiểm soát nhiệt độ một cách chính xác. Điều này đảm bảo rằng hệ thống duy trì nhiệt độ ổn định và đáp ứng đúng yêu cầu.
Tuổi thọ cao: SCR có tuổi thọ lâu dài, giúp kéo dài tuổi thọ và hiệu suất hoạt động của hệ thống điều khiển nhiệt độ. Điều này giúp giảm chi phí bảo trì và thay thế.
Ứng dụng đa dạng: SCR có thể được áp dụng trong nhiều lĩnh vực và ứng dụng khác nhau. Ngoài các ứng dụng điều khiển nhiệt độ đã được đề cập trước đó, SCR cũng được sử dụng trong các hệ thống điều khiển nhiệt độ của các thiết bị và máy móc khác
SCR có ưu điểm về công suất, đáp ứng nhanh, chính xác, tin cậy và độ bền cao, làm cho nó trở thành một công cụ quan trọng trong việc điều khiển nhiệt độ trong nhiều lĩnh vực ứng dụng khác nhau.
